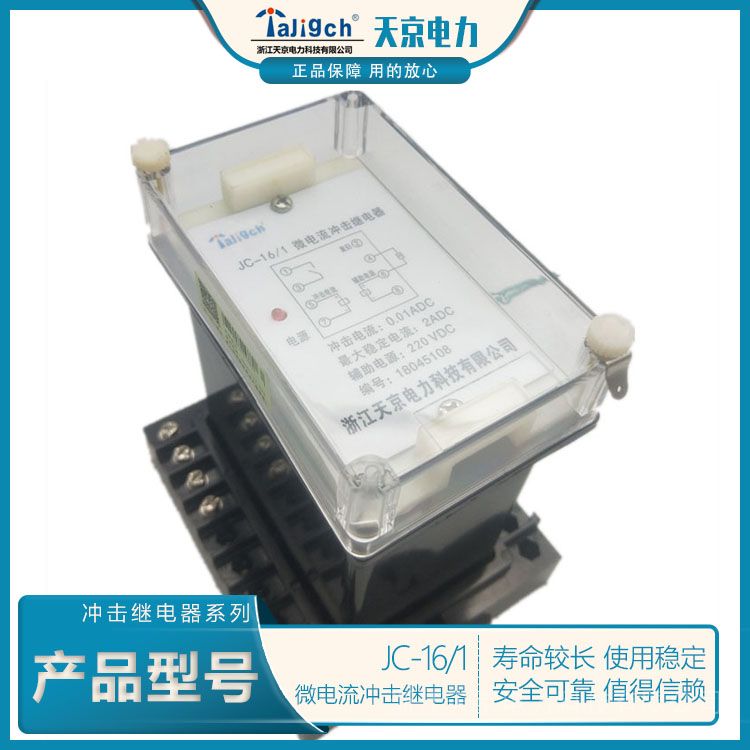

XJC-1/3   冲击继电器


JC－2型冲击继电器（以下简称继电器）用于直流操作的继电保护及控制回路中作为集中信号的元件。
产品使用环境
　　a. 周围环境温度不高于40℃，不低于-20℃；
　　b. *湿月份的月平均*大相对湿度为90％，同时该月的月平均*低温度为25℃；
c. 大气压力为86kPa～106kPa 。
结构和工作原理
结构
　　继电器采用JK－11K、H、Q型标准化壳体组件，具有嵌入式后接线（JK－11K）、凸出式前接线（JK－11Q）和凸出式后接线（JK－11H）三种结构型式，可任选。内部由一极化继电器、电容及电阻等组成。继电器的背后端子接线图见图1。
工作原理
继电器使用的典型接线图如图2所示。继电器的基本原理是采用电容充放电原理并用极化继电器作执行元件所构成。 冲击电流I_c自端子⑤流入，在R1上得到电压增量I_cR1,该电压通过极化继电器绕组给电容器C充电，其充电电流使极化继电器动作。
图1　背后端子接线图
　　极化继电器具有双位置特性。当电容器充电完毕，充电电流消失，极化继电器触点保持在动作位置。其返回可以通过按钮或触点将复归电流通入端子②，经电阻R2使极化继电器绕组流过反向电流而迫使返回；也可以用反向冲击自动返回，即当∑I_c突然减小I_c时，在R1上有一减量电压I_cR1，该电压使电容器经极化继电器绕组放电，其放电电流使极化继电器返回。
