- JSDXC-850 单片机时间继电器 南铁信号
详细信息
品牌：南铁信号 型号：JSDXC-850 应用范围：信号 额定电流：5 A 额定电压：24 V 触点负载：15 触点切换电流：5 触点形式：004 防护特征：48 线圈电源：24 线圈功率：3 W
温州南铁铁路信号设备有限公司

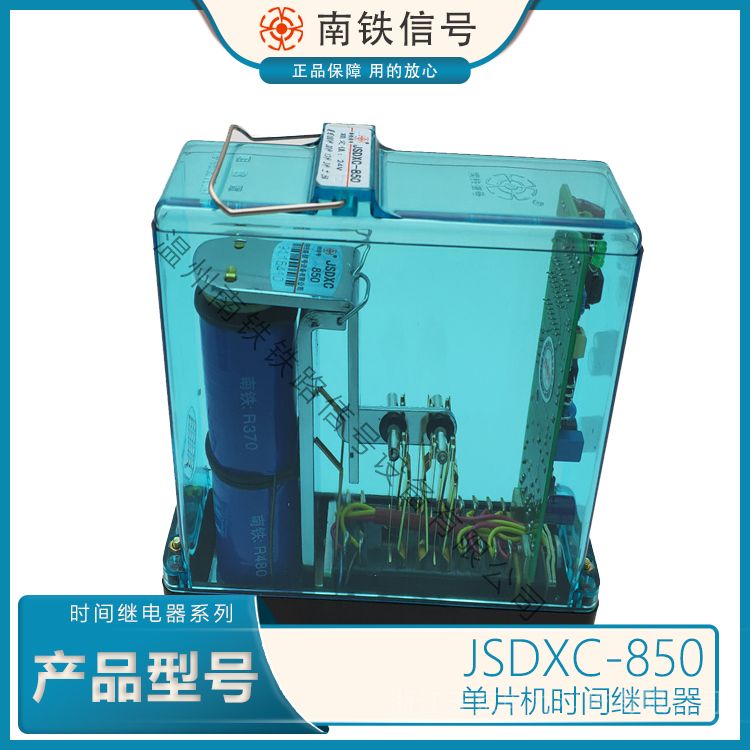

JSDXC-850 单片机时间继电器
主要技术指标
继电器的机械特性：
a)接点间隙不小于0.8mm。
b)动合接点压力不小于150mn(15gf)。
c)动断接点压力不小于150mn(15gf)。
继电器的电气特性：
a)额定电流ac2.1a。
b)工作值不大于ac1.5a。
c)释放值不小于ac0.35a。
d)继电器转换时间不大于0.1s。
e)在点灯电路中，信号灯泡的主丝电压与主丝断后灯泡付丝电压之差不应大于1.1v，继电器的线圈压降不应大于1.6v。
f)继电器接点接触电阻（动接点—静接点）不大于0.05ω。
g)继电器的绝缘应能承受交流正弦波50hz、1000v有效值电压，历时1min的试验应无击穿或闪络现象。重复试验时的试验电压值应为原试验电压值的75%。
h)在试验的标准大气条件下，继电器和插座的绝缘电阻均不应小于100mω。
工作位置
继电器具有直立和侧放两种工作位置如图所示，能适应变压器箱和信号机构两种安装方式。
-
