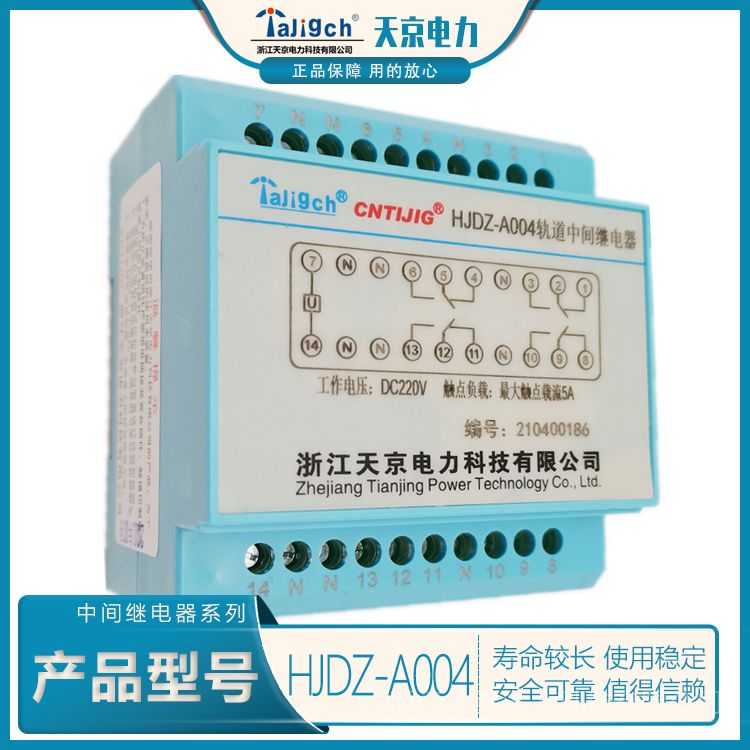

HJDZ-A004  静态中间继电器

1.产用于直流或交流操作的各种保护和自动控制的装置中，用以增加触点数量。
4.技术参数
(1).额定电压:220VDC、110VDC、48VDC
415VAC、380VAC、220VAC、127VAC、110VAC、100VAC、48VAC.
(2).动作值:直流中间继电器不大于70%额定电压;交流中间继电器不大于80%额定电压。(3).返回值:不小于10%额定电压。
(4).触点容量:可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开=5ms50W的直流感性负载，在电压不大
于250VAC的交流回路中，可断开COS中=04250VA的交流负载。
L型:可长期接通8A，可断开250VDC=5ms80W直流有感负载;可断开400VACCOSФ=0.4 400VA交流负载。(5).功耗:不大于5W。
(6).动作时间:直流中间继电器不大干30ms，交流中间继电器不大干35ms。
(7).绝缘电阻:用开路电压500V的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于300MΩ。
8.介质强度:各引出带电端子与外壳间承受工2k/(有效值50Hz试验电压，历时1分钟不击穿，无闪络。
5.使用条件
(1).环境温度;-15℃~55℃: (4).工作位置:任意;
(2).无导电气体，无腐蚀性气体，无较强振动: (4)、周围磁场强度:小于0.5mT:
(3)、工作电压:不大干120%额定电压: (5).不得有雨水和雪，有防雾、防尘、防风沙设施。
