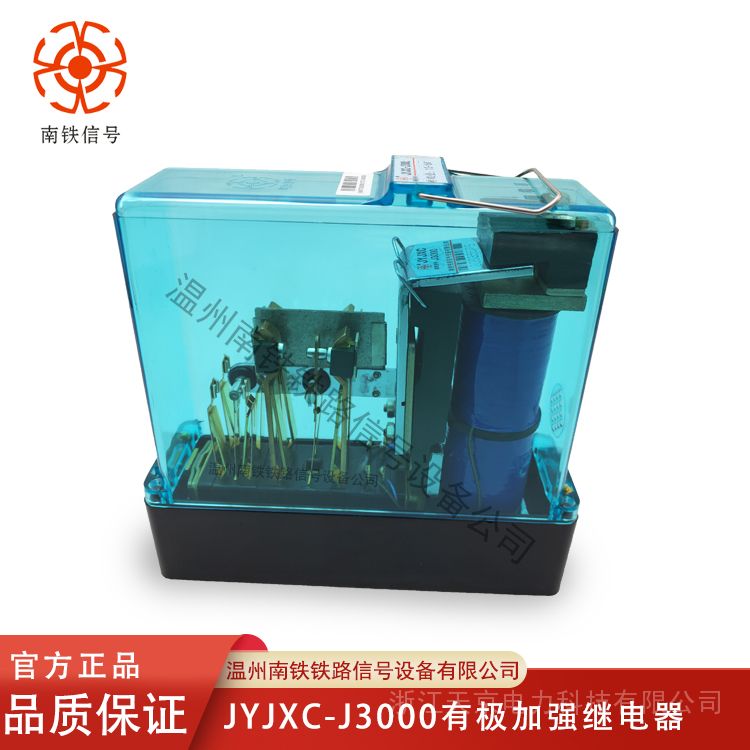

JYJXC-3000 有极加强继电器


JYJXC-135/220.有极加强继电器. JYJXC-X135/220 .有极加强继电器
有极继电器根据线圈中电流极性不同而具有定位和反位两种稳定状态，这两种稳定状态
在线圈中电流消失后，仍能继续保持，故又称极性保持继电器。它的特点是磁系统中增加了永久磁钢。在线圈中通以规定极性的电流时，继电器吸起，断电后仍保持在吸起位置；通以反方向电流时，继电器打落，断电后保持在打落位置。
有极继电器有JYXC-660、JYXC-270型和加强接点的JYJXC-J3000和JYJXC-135/220
型等品种

 （1）有极继电器的结构
有极继电器的磁路结构与无极继电器基本相同，不同的只是用一块端部呈刃形的长条形
永久磁钢代替无极继电器的部分轭铁。磁钢与轭铁间用螺钉联结。
永久磁钢的外形见图1一16。在与扼铁联结的部位有两个大于螺钉的圆孔，便于与扼铁安装时适当地调节磁钢的前后位置。磁钢上部的中间位置有一台面，以形成均匀的第二工作气隙。台面的中间有一凹槽，使拉杆下部不致与磁钢抵触而影响第二工作气隙的调整。
有极继电器的角形衔铁的尾部加装两个青铜螺钉，用来调节第二工作气隙的大小。在铁芯部位没有加装止片。
JYJXC一135/220和JYJXC一J3000。分别是原JYJXC一220/220和JYJXC一3000的改进型。其结构及特性都有较大变化，以克服原继电器在使用中出现的外部机械力作用下在高电压时反位不打落的问题。改进型继电器利用偏极继电器的铁芯，增加了偏极磁钢，衔铁增加了止片，形成特性较对称的永磁磁路。JYJXC一X135/220型是在JYJXC一135/220型的加强接点上罩一个专用的熄弧装置而构成的。


有极继电器的线圈引线与电源片的连接与无极继电器相同。
有极继电器衔铁位置的定位、反位规定为：衔铁与铁芯极靴之间的间隙*小时（即吸起状态）的位置规定为定位，此时闭合的接点叫做定位接点（符号为D，相当于前接点）；衔铁与铁芯极靴之间的间隙*大时（即打落状态）的位置规定为反位，此时闭合的接点叫做反位接点（符号为F，相当于后接点）。
对于两线圈串联使用的有极继电器，如JYXC一660、JYXC一270、JYJXC一J3000，电源片1接电源正极，4接电源负极，为定位吸起，反之为反位打落。对于分线圈使用的有极继电器JYJXC135/220则规定前圈的电源片3接电源正极，4接电源负极时为定位吸起；而后圈的电源片2接电源正极，1接电源负极时，为反位打落。
有极继电器的接点系统与无极继电器相同。改进型的有极继电器JYJXC一135/220T JYJXC一J3000的接点系统有较大改变：加强接点片加厚，取消接点托片，动接点片改为面接触以增大接触面积。JYJXC一J3000还取消了普通前接点。
加强接点继电器磁熄弧器的极性与接点电源极性的配合如图1一15所示。
（2）有极继电器的工作原理

有极继电器的磁路系统由永磁磁路与电磁磁路两部分组合而成，为不对称的并联磁路结构，如图1一16所示。
永久磁钢的磁通分为ΦMⅠ，和ΦMⅡ。两条并联支路。ΦMⅠ从N极出发，经衔铁工作气隙δⅠ、铁芯、轭铁，到S极；ΦMⅡ从N极出发，经衔铁上部、重锤片、第二工作气隙δⅡ，到S极。这两条支路不对称，磁路的不平衡就形成有极继电器的正向转极值与反向转极值的较大差别。
当衔铁处于打落状态时（反位），由于δⅠ>>δⅡ，因此中ΦMⅡ>>ΦMⅠ。由ΦMⅡ所产生的吸引力FMⅡ．与衔铁重力、动接点预压力共同作用，克服了ΦMⅠ产生的吸引力FMⅠ与后接点压力，使衔铁保持在稳定的打落位里。反之，当衔铁处于吸合状态（定位）时，由于由于δⅠ<<δⅡ，因此中ΦMⅠ>>ΦMⅡ。由ΦMⅠ所产生的吸引力FMⅠ将克服中ΦMⅡ产生的吸引力FMⅡ、衔铁重力及接点的反作用力，使衔铁处于稳定的吸合位置。
