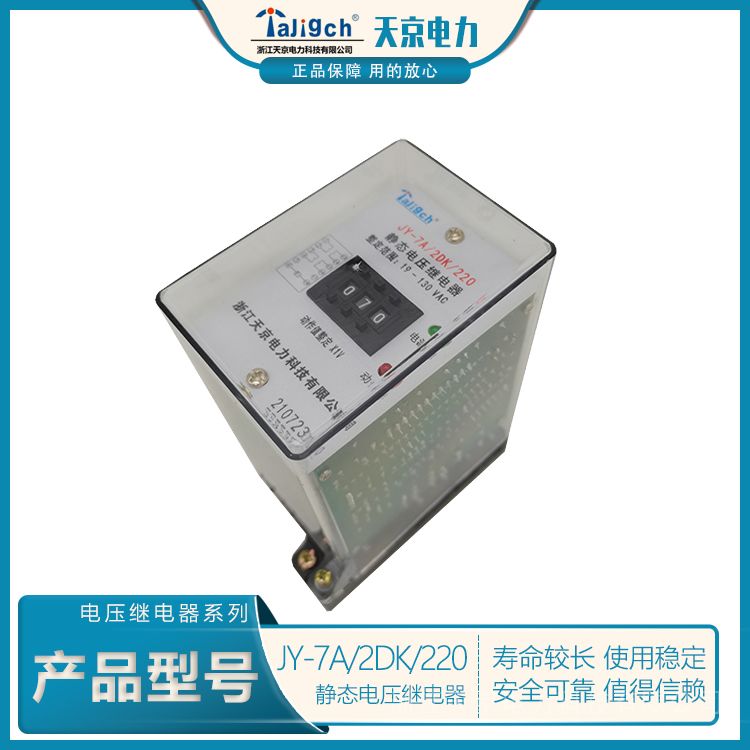

TPJY-62A  无源电压继电器

1概述
JY-7系列DK型不带辅助电源电压继电器用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。
具体特点如下:
1、整定方便，采用三位拨盘开关整定电压值，直观方便，无须校验。整定范围:19V~130V或40V~260V。
2、精度高，级差小为1V，误差小。
4主要技术参数
4.1电压整定范围19V-130V或40V-260V200V-420V
4.2功耗*大功耗不大于5W。
43动作时间欠电压继电器:05倍整定值的动作时间不大于20mS。
过电压继电器:12倍整定值的动作时间不大于25mS
2倍整定值的动作时间不大于20mS。
4.4 返回时间 欠电压继电器返回时间不大于27mS;过电压继电器返回时间不大于27mS。
4.5返回系数 欠电压继电器返回系数104~108，过电压继电器的返回系数0.92~096。
4.6整定误差 额定值在19V至*大值范围内，整定误差不大于2%;在极限温度下，19V以上任一整定值的误差不
大于3%。
4.7触点容量 继电器输出电路的触点能断开电压不大于250V，时间常数为5士0.75mS的直流有感负荷电路为50W,
电压不大于250V的交流电路(功率因数COS中为0.4+01)为250VA。继电器触点可长期接通5A。
4.8电寿命 不低于105次。
9机械寿命 不低于106次。
4.10介质强度继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。
4.11 绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300M。
4.12工作环境条件温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。
4.13抗干扰性能 继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。
5整定方法和使用
本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。例如;三位数字是220，即为220V。由于本系列继电器采用电源电激式，只要电压符合即可，被测电压无须考虑串、并接法，只要按接线图接入即可。
